<그림 11 천상지도의 3 원 영역.  출처 : 월간 과학뉴턴. 편집 및 추가>

위 그림에서 짙은적색 표시부분이 자미원 영역 입니다.  개인적으로 추정한 것에 따르면, 천상지도 전체 영역에서 자미원이 차지하는 비율은 약 6 % 이며, 3 원 영역을 전부 합해도 17 % 정도 밖에 되지 않습니다.  나머지 주변부는 AD 1 세기의 고구려 밤하늘이라는 설명이므로, 천상지도는 천구 전체영역에서 83 ~ 94 % 가 AD 1 세기 하늘이고, 6 ~ 17 % 는 1395 년 하늘이라고 말할 수 있습니다.

하여간 천상지도 춘분점은 위 그림에서 보시듯이 주변부에 자리잡고 있으므로 AD 1 세기 (AD 0 ~ AD 99 년) 의 춘분점이라는 추론이 가능합니다.  그런데 위에서 주천도수와 백양궁 경계선만 가지고 계산한 춘분시점은 BC 94 년입니다.  따라서 두 시점은 최소 94년 최대 193년 차이 밖에 나지 않습니다.  단지 천상지도 모사도만으로 추론한 결과를 감안하면, 실제와 상당히 근접한 결과로 보입니다.

IV. 천상지도에서 2015 년 춘분점 찾기

(1) 천상지도의 천구북극 위치는 ?

위 단락에서 천상지도의 춘분점은 BC 94 년의 춘분으로 계산되었습니다.  그러면 금년 2015 년의 춘분점은 천상지도에서 그 위치가 어디인지 궁금해집니다.  춘분도 얼마 남지 않았으니 천상지도에서 2015년 3월 21일의 춘분점도 찾아보겠습니다.  잘 아시는 것처럼 춘분점은 황도가 천구의 적도를 남쪽에서 북쪽으로 통과하는 지점입니다.

그런데 지구자전축의 세차운동 때문에 천구의 적도가 계속 이동합니다.   천구의 적도 위치가 변한다는 말은 지구의 특정위치에서 바라보는 별자리 위치가 변한다는 말과 같습니다.  센타우루스 자리 칼럼에서 말씀드린 것처럼, 지금은 우리나라에서 이 별자리가 일부 밖에 보이지 않지만 BC 400 년 이전에는 전체가 보였다는 의미입니다.  그러나 세월이 흘러도 지구의 태양공전궤도는 변함이 없으므로, 별자리의 특정부분을 통과하는 황도위치는 변하지 않습니다.

하여간 천상지도에서 금년 2015 년의 춘분점을 찾아보려면, 2015 년의 천구의 적도는 천상지도에서 어떻게 그려지는지 알아야 합니다.  그러려면 당연히 세차운동으로 인한 지구자전축 (천구의 북극) 의 변화를 알아야하며, 2015 년 현재의 천구의 적도가 황도와 만나는 두 지점 중에서 황도가 천구의 적도를 남쪽에서 북쪽으로 통과하는 지점이 2015 년 춘분점이 될 겁니다.

따라서 2015 년의 춘분점을 찾는 것은 세차운동을 감안해서 천상지도 천구의 적도를 2015 년 버전으로 다시 그리는 것과 같은 의미가 됩니다.  그러면 먼저 천상지도에서 천구의 북극은 어디인지 찾아 보겠습니다

<그림 12 천상지도의 천구의 북극 주변부.

  출처 : 천문노트 (astronote.org).  오길순 제작판본 일부.  편집 및 추가>

<그림 13 실제 밤하늘의 천구의 북극 주변부.  서울지역.  출처 : Stellarium 화면>

<그림 13> 은 2015 년 9월 1일 밤 10시 20분의 서울 밤하늘입니다.  <그림 12> 천상지도와   <그림 13> 현대성도가 일치하는 부분을 청색 표시했습니다.  북두칠성과 용자리 일부분은 천상지도와 현대성도가 일치하지만, 작은곰자리 부분인 천상지도의 북극 5성 (北極五星) 은 현대성도와 많이 다릅니다.

하여간 천상지도의 황색원 표시한 별 위치는 현대성도의 북극성과 일치하는 것이 확인됩니다.   <그림 10> 의 설명에 따른다면 천상지도 중심부는 천상지도가 제작될 당시인 1395 년의 밤하늘입니다.  따라서 천상지도의 천구북극은 지금부터 620 년 전인 1395 년 시점의 천구북극이어야 합니다.  그러나 위의 두가지 그림을 비교해 보시면, 천상지도의 천구북극은 이상하게도 현재시점인 2015 년의 천구북극입니다.  왜 그럴까요 ?

(3) 실제 하늘에서 2015년 1395년 BC 94년의 천구북극 찾기

그 이유를 알아보기 위해, 실제 하늘에서 2015 년과 1395 년 그리고 천상지도에 그려진 춘분점 시대인 BC 94 년의 천구북극 위치를 찾아보겠습니다.

<그림 14 세차운동에 따른 시대별 천구북극 이동궤적.

 출처 : Sky and Telescopes Magazine (미국)  2015 년 1월7일자 기사. 편집 및 추가>

위 그림에서 청색선 표시부분은 천상지도의 북극 5성 (北極五星) 을 나타냅니다.  적색원은 세차운동에 따른 시대별 천구북극 이동궤적입니다.  1395 년의 천구북극 주변에는 그나마 지금 2015년 의 천구북극이 가장 밝은 별로 보입니다.  따라서 천상지도가 제작될 당시엔 지금의 북극성이 그 때의 천구북극으로 가장 적당한 별이었기 때문에 천상지도에 천구북극으로 표기했다고 생각합니다.

그림 왼쪽의 Vega (베가) 를 보시면 이런 상황을 쉽게 짐작할 수 있습니다.  AD 13000 ~AD 14000 년경의 천구북극 주변에선 0 등급 Vega (베가) 가 확실히 눈에 띄는 별입니다.  비록 Vega 가 그 때의 천구북극과 약 5 ° 나 떨어져 있지만, 천구북극 주변에서 가장 밝은 별이므로 이 별을 북극성으로 삼을 것임을 예상할 수 있습니다.  물론 실제로 그렇게 될지는 그 때 가보아야 알 수 있겠지요.  참고로 BC 3000 년엔 천구의 북극이 Thuban (투반) 과 일치합니다.

(4) 1395 년의 천구적도 위에 BC 94 년의 춘분점 ?

여기서 한가지 중요한 의문점이 생깁니다.  위 단락에선 찾아본 “천상지도의 춘분점 시대는 “BC 94 년” 이었습니다.  그러나 천상지도에 그려진 천구의 북극은 요즘 2015 년의 천구북극이며, 이는 1395 년의 천구북극 대신 표기된 것이라고 말씀 드렸습니다.  따라서 천상지도에 그려진 천구의 적도도 당연히 “1395년 시점의 천구적도” 로 보아야 합니다.  춘분점은 천구의 적도가 황도를 남쪽에서 북쪽으로 통과하는 위치라고 말씀 드렸습니다.  황도와 “1395년 시점의 천구적도” 가   만나는 점이 어떻게 “ BC 94 년의 춘분점” 이 될 수 있을까요 ?

이런 의문점 역시 <그림 10> 의 인용문으로 설명 드릴 수 있습니다.   그 이유는 천상지도의 천구북극이 위치한 자미원 부근은 1395 년 시점이고, 자미원 바깥쪽의 주변부는 BC 94 년 시점이기 때문입니다.  이처럼 천상지도는 한 성도 안에 두가지 시점의 별자리가 같이 기재되어 있는 “이원적 (二元的) 성도” 라고 부를 수 있습니다.

문제는 그 두시점 차이가 무려 약 1,489년이나 된다는 것입니다.  세차운동으로 춘분점을 포함한 2분 2지점 위치가 황도12궁의 한 별자리를 건너는데는 평균 2,147 년이 걸린다고 위에서 언급드렸습니다. 1,489 년이란 기간은 2분 2지점이 한 별자리의 70 % 를 건너는 기간이며, 황도를 21 ° 씩이나 지나가는 시간입니다.  이같이 무시할 수 없는 오차는 한 성도 안에 두가지 시점의 별자리가 같이 기재되어 있기 때문입니다.  (1,489 년 ÷ 2,147 년 = 69. 4 %.  1,489 년 x 360 °÷ 25,772 년 = 20. 799°)

(5) 중심부와 주변부를 분리해서 생각한 2015 년의 천구북극

이제는 천상지도에서 2015 년의 천구북극을 찾아보겠습니다.  한가지 유의하실 사항은 천상지도는 한 성도 안에 두가지 시점의 별자리가 같이 기재되어 있기 때문에, 중심부를 기준한 천구북극과 주변부를 기준한 천구북극을 분리해서 생각해야 한다는 것입니다.  이렇게 중심부와 주변부의 시대를 구분해서 표기한 천구북극은 아래 그림과 같습니다.

<그림 15 중심부와 주변부를 분리해서 생각한 천구북극.

  출처 : 천문노트 (astronote.org).  오길순 제작판본 일부.  편집 및 추가>

그림에서 속이 꽉찬 적색점과 청색점이 천상지도의 “주변부” 만을 고려한 2015 년과 BC 94 년의 천구북극입니다.  속이 빈 갈색점과 보라색 점은 중심부만을 고려한 1395 년과 BC 94 년의 천구북극능 나타냅니다.  한편 “중심부” 만을 고려한 1395 년의 천구북극 (속이 빈 갈색점) 은 “중심부” 만을 고려한 천구북극인 속이 꽉찬 청색점으로 천상지도에서 대신 표기 되었고, 이 청색점은 “주변부” 별자리를 고려하면 BC 94 년의 천구북극이 된다는 뜻입니다.

V. 천상지도에서 2015 년 춘분점 찾기

(1) 2015 년 시점의 천구적도와 춘분점

위 단락에서 천상지도의 춘분점은 BC 94 년의 춘분으로 계산되었습니다.  그러면 금년 2015 년의 춘분을 나타내는 천상지도 모양은 어떨지 궁금합니다.  2015 년 춘분점을 찾으려면 천구의 적도를 2015년 버전으로 다시 그려야합니다.  2015 년의 천구의 적도는 주변부 별자리를 감안한 2015 년 천구북극을 중심으로 기존의 천구적도와 같은 반지름을 갖는 원을 그리면 될 겁니다.  아래 그림에서 적색 원이 2015 년 버전 천구의 적도입니다.

<그림 16 2015 년의 천구의 적도와 춘분점.  출처 : 위 그림과 동일. 편집 및 추가>

위 그림 오른쪽 상단에서 적색원인 2015 년 버전 천구적도가 황도와 만나는 속이 빈 적색점이 2015 년 춘분점입니다. 속이 빈 청색점은 위 단락에서 말씀드린 BC 94 년 춘분점입니다.  이 두점 사이의 황도상 서양식 각도를 살펴보시면 약 30 ° 임을 알 수 있습니다.  이는 세차운동으로 춘분점이 황도를 따라 서쪽 (시계 반대방향) 으로 약 30 ° 이동한 것을 나타냅니다.

그러면 춘분점이 황도상에서 BC 94 년부터 2015 년까지 이동한 정확한 서양식 각도는 얼마나 될지 검증해봅니다.

           • 기간차이 : 2015 년 – BC 94 년 = 2,109 년

           • 세차운동 한주기 = 25,772 년

           • BC 94 년부터 2015 년까지 각도 = 2,109 년 x 360 °÷ 25,772 년

                                             = 29. 45987893 °

위 그림의 각도는 30 ° 이고, 정확한 각도를 계산한 결과는 29. 45987893 ° 로서, 약 30 ° 입니다. 따라서 위 그림은 맞게 그려졌다고 볼 수 있습니다.  한편 그림에 표시드리진 않았으나, 춘분점에서 황도를 따라 서쪽 (시계 반대방향) 으로 90 ° 이동한 점이 하지점입니다.  여기서 다시 90 ° 이동하면 적색원과 황도가 다시 만나는데, 이 점이 추분점이며, 춘분점과 180 ° 반대편입니다.  동지점은 추분점에서 다시 서쪽으로 90 ° 이동하면 됩니다.

(2) 2015 년 춘분점 확인 및 검증

<그림 17 그림 16 의  춘분점부분 확대.  출처 : 위 그림과 동일. 편집 및 추가>

위 확대 그림에선 보기 쉬우시도록 2015 년 천구의 적도는 생략하고 황도 위에 2015 년 춘분점만 표시드렸습니다.  주천도수를 자세히 보시면 2015 년 춘분점 주천도수는 쌍어궁 (雙魚宮) 이탈 경계선 주천도수에서 약 1.0 주천도수 만큼 보병궁 (寶缾宮) 내부로 진입한 위치입니다.

그러면 천상지도의 주천도수 단위를 사용해서 황도상에서 BC 94 년 부터 2015 년까지 춘분점 주천도수 차이도 계산해보겠습니다.

          • 기간차이 : 2015 년 – BC 94 년 = 2,109 년

          • 세차운동으로 인한 2,109 년 동안의 춘분점 주천도수 차이 :

            (2,109 년 x 30. 4375 주천도수) ÷ 2,147. 66666667 년

            = 29. 98770176 주천도수 = 약 30 주천도수

              (30. 4375 주천도수 수치는 위 단락 (2) 춘분시점 계산 참조)

          • 2015 년 춘분점의 주천도수:

            BC 94 년의 주천도수에서 반시계 방향으로 30 주천도수 만큼 이동하면 됨

<그림 17> 에서 BC 94 년의 춘분점 주천도수는 백양궁 (白羊宮) 이탈 경계선에서 쌍어궁 (雙魚宮) 쪽으로 약 1.0 주천도수 진입해 있었습니다.  한편 위에서 세차운동으로 인한 2015 년의 춘분점 주천도수는 BC 94 년과 비교해서 29. 98770176 주천도수 (약 30 주천도수) 차이 나는 것으로 계산되었습니다.  따라서 위 그림에서 2015 년 춘분점 주천도수는 BC 94 년 춘분점 주천도수인 청색선에서 반시계 방향으로 30 주천도수 만큼 진행하면 되며, 그만큼 진행하면 정확히 적색선이 표시된 주천도수가 됩니다.  두 시점의 춘분점 위치를 주천도수 차이로 계산해도 맞는 결과가 나온 것을 보여줍니다.

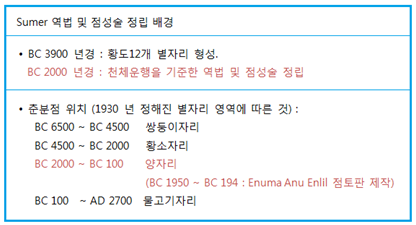

2015 년을 기준으로 다시 그려본 천상지도에선 춘분점이 물병자리인 보병궁 (寶缾宮) 내부로 약 1.0 주천도수 진입한 상태입니다.  그러나 이 칼럼 처음부분 <그림 1> 다시 보시면, 실제 하늘에서 2015 년 춘분점은 아직도 물고기자리 경계선 내부에 있습니다.  왜 이런 차이가 날까요 ? 그 이유는 짐작하시는 것처럼 실제 별자리 크기는 모두 다르지만, 천상지도의 황도12궁은 황도를 12개로 균등분할한 것이기 때문입니다.  2015 년에 태양이 실제로 두 별자리를 통과하는 기간을 한 번 보시지요.

<그림 18 2015년 태양의 별자리 경계선 통과일자.  출처 : Stellarium 화면 편집 및 추가>

          • 물병   :  2/17 ~ 3/12.  24 일 동안 통과.

          • 물고기 :  3/13 ~ 4/19.  38 일 동안 통과.

위 그림은 세차운동과는 관련없는 태양의 연주운동에 따른 것입니다. 태양이 황도상에서 물고기자리를 지나는 기간은 물병자리보다 약 1.6 배 만큼 더 깁니다 (38일 ÷ 24일 = 1. 5833).  따라서 물고기자리 영역이 물병자리보다 1.6 배 더 크다고 가정해 보겠습니다.  이젠 동쪽으로 이동하는 태양의 연주운동이 아니고, 태양이 위치하는 2분 2지점이 서쪽으로 이동하는 세차운동을 생각해보겠습니다.  만일 춘분점이 실제 크기인 물고기자리 이탈 경계선에서 조금 못미친 위치라면, 그 위치는 물고기와 물병자리 영역의 합을 두개로 균등분할했을 경우엔 이미 물병자리 내부일 겁니다.  이런 설명은 편의상 두가지 별자리만으로 말씀 드린 것입니다.

(3) 천상지도의 물고기 한마리와 고래머리

하여간 2015 년 춘분점은 현대의 서양식 별자리로 물고기자리 부근에 위치합니다.  그러면 천상지도에 서양식 물고기자리 비슷한 것이라도 있을까요 ?  일단 아래 그림부터 보십시오.

<그림 19 천상지도와 비교한 현대성도.  2015 년 춘분점 부근.

  천상지도 출처 : 위 그림과 동일. 현대성도 출처 : Stellarium 화면에 추가>

왼쪽 그림은 <그림 17> 의 춘분점 부근을 보시기 쉽도록 왼쪽으로 회전시킨 것입니다.  오른쪽 그림은 2015 년 춘분시점의 Stellarium 화면을 왼쪽 그림 별자리와 비슷한 위치가 되도록 회전시킨 것입니다.  우선 왼쪽의 천상지도 보시면 2015 년 춘분점 바로 아래에 청색선 표시드린 별자리가 보입니다.

이 별자리 이름은 “누벽진 12 성 (壘壁陳 十二星)” 인데, 물고기자리 매듭 부분을 일자 (一字) 로 펴놓은 모습입니다.  누벽진 (壘壁陳) 단어는 성루 (城壘) 와 성벽 (城壁) 을 쌓고 군사들이 진 (陳)을 치고 있는 것을 말합니다.  아래 그림은 중국의 만리장성입니다.  사각형 건물이 성루이고 이들을 서로 연결한 것이 성벽입니다.  별자리 그림에선 양쪽 마름모꼴이 성루이고 직선이 성벽이 될 겁니다.

<그림 20 만리장성의 성루 (城壘) 와 성벽 (城壁).  출처 : commons.wikimedia.org>

한편 녹색실선 두 개중 왼쪽은 “동벽 2성 (東壁二星)” 이고 오른쪽은  “실 2성 (室二星) 입니다. 동벽 (東壁) 단어는 동쪽에 있는 성벽을 뜻하며, 실 (室) 은 군사들이 머무는 장소입니다.  박창범 교수의 저서에 따르면 동벽 2성은 Pegasus 사각형의 한쪽 변을 이루는 별들인 Alpheratz 와 Algenib 라고 합니다. 실 2성에 대해선 이 책에 언급은 없으나, 위치로 본다면 Scheat 와 Markab 가 될 것입니다.  아래에 Pegasus 사각형의 별 이름들을 천상지도 별자리와 같이 다시 표기 드립니다.  (Algenib 는 주로 아래 그림에 표시드린 Pegasus 자리 γ 별을 의미하지만, 간혹 Perseus 자리 α 별 의미로도 씁니다.  따라서 Perseus 자리 α 별 이름은 많이 알려진 Mirfak 과 Algenib 두가지가 모두 사용됩니다).

<그림 21 Pegasus 사각형의 별 이름과 별자리.

동벽 2성 위치 출처 : 한국의 전통과학 천문학 / 박창범 / 이화여대 출판부 2007.

성도 출처 : Stellarium 화면에 추가>

<그림 19> 의 천상지도와 현대성도 두가지를 전체적으로 본다면 별자리 위치에 차이가 있습니다.  하지만 춘분점과 동벽 2성 및 실 2성의 위치로만 본다면, 천상지도에선 동벽 2성과 실 2성이 2015 년 춘분점을 기준으로 다소 상단 동쪽 (왼쪽) 으로 치우쳐 있고, 현대성도에선 춘분점의 거의 상단 가운데에 위치해서 큰 차이는 없습니다. 두 성도의 춘분점 위치 차이를 천상지도 주천도수 눈금으로 따지면 대략 10 주천도수가 나오며, 서양식 각도로는 9. 85 ° 가 됩니다.  천상지도 주변부 성도가 BC 94 년경에 만들어졌음을 감안하면 이 정도 차이는 눈감아 줄 수 있다고 생각됩니다.  (365. 25 주천도수 = 서양식 각도 360 °.   10 주천도수 x 360 ° ÷ 365. 25 = 9. 856262 °)

<그림 19> 오른쪽 그림 현대성도의 청색선은 물고기자리의 서쪽물고기 부분과 고래자리 머리부분을 천상지도의 누벽진 12 성과 비슷하도록 별들을 제 나름대로 연결한 선입니다.  비록 천상지도 쌍어궁 (雙魚宮) 주변에 서양식 물고기자리는 없더라도, 누벽진 12 성 (壘壁陳十二星) 을 서양식 물고기 한마리와 연결 끈 및 고래머리로 대응시킬 수는 있다고 보여집니다.

전체적으로 본다면 천상지도 별자리가 서양식 별자리와 완전히 다른 것처럼 보입니다.  그러나 누벽진 12성 경우처럼, 별자리 모양을 자세히 들여다보면 여러 곳에서 비슷한 부분이 발견됩니다.  이런 사항을 우연의 일치라고 보기엔 좀 무리가 있겠지요.  지난호에서 말씀드렸듯이 Sumer 별자리와 그리이스 Zodiac 이 인도를 경유하거나 실크로드를 통해 전해진 다음, 그 일부는 기존의 동양 별자리와 융합되었다고 보는 것이 설득력 있을 것으로 생각합니다.

(4) 서양별자리에 숨어있는 동양의 별들

위에서 천상지도에 표기된 춘분점과 그 시대, 그리고 2015 년의 춘분점을 찾아 보았습니다.  천상지도는 지금 사용하는 성도도 아니고 별자리 이름도 생소한 한자로 되어있어 진부하고 지루하셨을 겁니다.

이번 시리즈는 황도12궁의 기원을 찾아보는 칼럼들입니다. 그런데 지금 우리가 보는 별자리 모두 서양식 별자리이므로, 황도12궁 기원을 찾으려면 Sumer 이집트 그리이스 유럽 등 서양에서만 헤맬 수 밖에 없습니다.  이번 시리즈를 시작한 이래로 거의 일년 동안 낯선 서양 땅에서만 떠돌고 있습니다.  이러다보니 우리의 별자리와 출생배경은 과연 어떤지 궁금해져서 가끔 천상열차분야지도와 더불어 동양천문학 관련내용을 올려 드리고 있습니다.  이번 시리즈 이전의 동양천문학 내용에는 목성 수성 견우성 삼복 적도 28 수 등이 있습니다.

앞으로 남은 별자리는 전갈과 사자자리인데, 이들의 기원을 알아볼 때 천상지도 내용도 같이 찾아보려 합니다.  비록 한자가 많이 나와 읽으시기 불편하더라도 피상적이나마 우리 것을 찾아본다고 생각해 주시면 감사하겠습니다.  밤하늘 바라보실 때 서양식 별자리와 더불어 우리 선조들이 바라보던 하늘도 같이 기억해 주신다면, 서양별자리 속에 숨어있는 다양한 동양의 별들도 비로소 그 찬란한 모습을 드러내주리라 생각합니다.

                                                                                                        <끝>
